PCBA加工治具:合成石過爐托盤(Reflow carrier)

發布時間 :2017-01-12 09:50 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
隨著科技的進步,電子產品做得是越來越輕薄短小,相對地電子零件也就越來越細,連電路板(PCB)的厚度也越來越薄,0.4mm是深圳宏力捷見過目前最薄的電路板厚度,這樣薄的電路板在經過回焊爐(SMT Reflow)的高溫的洗禮時,就非常容易因?yàn)楦邷囟霈F(xiàn)板子變形,甚至零件掉落爐內的問題。

為了克服PCB變形與零件掉落的問題,聰明的PCBA加工工程師們想出了使用 Reflow Carrier (過爐托盤)來支撐電路板以減小電路板的變形。電路板變形有一大部份原因是由于高溫軟化了FR4板材,所以只要找到一種材質具備下列特性,就可以拿來當成過爐托盤:
? 軟化變形溫度應高于300℃以上,可重復使用,不會變形。
? 材質要盡可能便宜,且可以量產
? 材料要可以加工
? 材料最好要
? 材料最好還要不易吸熱
? 較小的熱脹冷縮特性。
以往我們幾乎都使用鋁合金材質(另外也有使用高碳鋼、鎂合金)來制作過爐托盤的,鋁合金雖然比一般的鐵金屬要輕,但產線的小姑娘拿起來還是有點重,而且鋁合金的材質容易吸熱,過爐后需戴上隔熱手套或等待一段冷卻時間后方能拿起,操作上有點給它不是很方便。
近年來有一種新的材質漸漸被廣泛使用在 SMT 的 Reflow Carrier 以取代鋁合金托盤,這種材質叫「合成石」,它基本上是由耐高溫玻璃纖維壓制而成的化合物,它可以耐溫達340℃以上,而且可以用 CNC 作機械加工,有一定的硬度、不易變形,而且較鋁合金不吸熱,過完回流焊爐后馬上就可以用手接觸;不吸熱還有其他的好處,工程師比較容易控制回流焊爐內的溫度來達到最佳的零件吃錫品質。
相關閱讀:回流焊的溫度曲線 Reflow Profile

這種合成石的價錢也比現今節節高漲的鋁合金要便宜,只是這種「合成石」較「鋁合金」不耐重復使用,一般約可重復使用10,000次回流焊爐循環。
使用過爐托盤的好處:
? 可減少 PCB 過回流焊爐因高溫軟化而造成的變形。
? 可用來承載薄形 PCB 或 FPCB(軟板) 打件及過回流焊爐。
? 可用來承載不規則外型的 PCB 打件及過回流焊爐
? 可同時承載多片 PCB 過爐,增加產量。

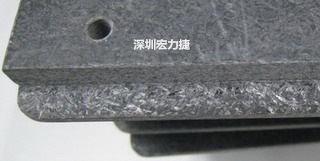

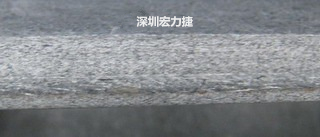

▼合成石的剖面可以看得出來是由一層一層的化學纖維壓合而成。
合成石的剖面可以看出一層一層的化學纖維
▼可加工性的合成石,可以用CNC洗出想要的形狀與機構,可以媲美鋁合金。
可加工性的合成石,可以用CNC洗出想要的形狀與機構,可以媲美鋁合金
