錫膏網和紅膠網在SMT貼片加工中的應用詳解

發布時間 :2024-03-01 16:01 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在SMT貼片加工過程中,錫膏網和紅膠網扮演著至關重要的角色。這兩種工具分別用于錫膏印刷和紅膠點膠步驟,是實現高精度、高質量電子組件裝配的關鍵。
深圳宏力捷電子是一家專注于SMT貼片加工、DIP插件加工、電子成品組裝的PCBA加工廠家,總部位于深圳。我們為各電子行業提供一站式加工服務,包括PCBA代工代料、PCBA來料加工以及PCBA抄板定制。以下是對錫膏網和紅膠網在SMT貼片加工中應用的詳細解析。

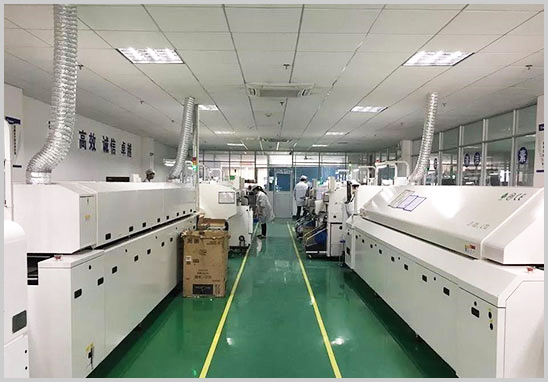

PCBA加工廠家

錫膏網(Solder Paste Stencil)
定義和用途
錫膏網,通常由不銹鋼或聚酰亞胺材料制成,用于在PCB上精確地印刷錫膏。錫膏是一種由微細錫粉和焊接助劑組成的漿狀物質,用于電子組件的焊接點。

工作原理
在SMT生產線上,錫膏網放置于PCB板上方,通過刮刀將錫膏均勻地印刷到預定位置,主要是組件的焊盤上。印刷完成后,PCB板會送入貼片機進行組件的放置,之后進入回流焊爐完成焊接過程。

優點
- 高精度和重復性,確保錫膏可以精確印刷在每個焊盤上。
- 提高生產效率,適用于大規模生產。
- 有助于減少焊接缺陷,如橋接、虛焊等。

紅膠網(Glue Stencil)
定義和用途
紅膠網用于SMT加工中的點膠過程,主要是在PCB的特定位置點上紅膠(一種用于固定組件的粘合劑)。紅膠點膠通常用于雙面板或需要通過波峰焊的組件固定。

工作原理
使用紅膠網時,紅膠通過網格點膠到PCB上指定的位置,然后放置電子組件。完成點膠和組件放置后,PCB需經過固化爐使紅膠固化,從而將組件固定在板上。

優點
- 適用于組件在經過波峰焊等工藝前需要被固定的場景。
- 對于雙面貼裝板,可以避免因回流焊而使得先貼裝一面的組件脫落。
- 紅膠固化后具有一定的彈性,有助于吸收因熱膨脹造成的應力。

錫膏網與紅膠網的選擇
選擇使用錫膏印刷還是紅膠點膠,取決于多種因素,包括PCB設計、組件類型、生產量及成本考慮。錫膏印刷更適合高密度、高精度要求的應用,而紅膠點膠則適用于需要額外固定強度或雙面組件裝配的場景。

結論
錫膏網和紅膠網在SMT貼片加工中的應用體現了現代電子制造業對精度、效率和質量的追求。通過這兩種工具,生產線能夠實現組件的精確放置和固定,極大地提高了電子產品的可靠性和性能。
