PCB設計中，在通過重重關卡完成PCB設計后，最重要的就是版權問題，抄襲現象是屢見不鮮了。那么，PCB設計如何防止別人抄板？接下來深圳PCB設計公司-宏力捷電子為大家介紹下PCB設計防抄板的方式。

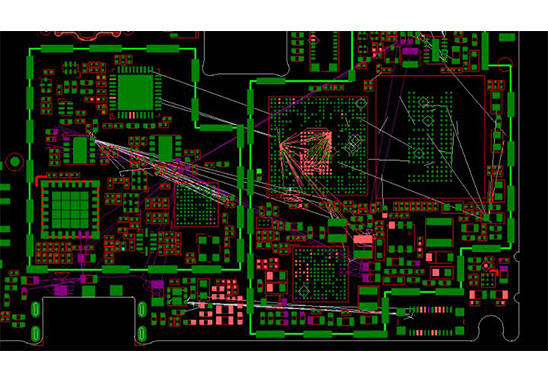

PCB設計防抄板的方式
1. 磨片，用細砂紙磨掉芯片上的型號；對偏門芯片更有效。
2. 封膠，如粘鋼等，將PCB所有上面的部件都被覆蓋了；五六條飛線也可以故意擰在一起。需要注意的是，膠水不能腐蝕，封閉區域的熱量不會太大。
3. 使用專用加密芯片，如ATMEL的AT88SC153等。
4. 使用不可破解的芯片，如不可破解的芯片，EPLD的EPM7128以上.ACTEL的CPLD等。
5. 使用MASKIC，這需要大量的批量。
6. 使用裸片，抄襲者看不到型號也不知道接線。但是芯片的功能不要太容易猜測。
7. 在電流不大的信號線上串聯60歐姆以上的電阻。
8. 多用一些無字(或只有一些代號)的小元件參與信號處理，如小貼片電容器、TO-XX二極管等。
9. 將一些地址、數據線交叉。
10. PCB采用埋孔和盲孔技術，使過孔藏在板內。
11. 使用其他專用配件，如定制LCD屏、定制變壓器等。
12. 申請專利。鑒于知識產權保護環境差，國外最好的方法只能放在最后一條。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
