PCB制板的加工要求有哪些?

發布時間 :2021-07-12 17:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
深圳宏力捷電子是一家專業從事印制線路板制造的電路板生產廠家,20余年專注單、雙面、多層線路板生產制作。可提供阻抗板、HDI板、盲埋孔板等多層PCB板打樣、小批量生產業務,下面為大家介紹PCB制板的加工要求有哪些。

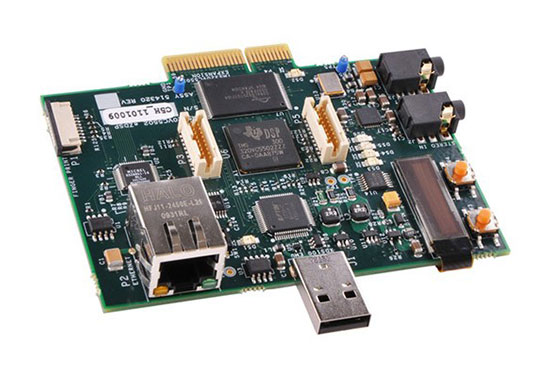

深圳PCB廠家

PCB制板的加工要求
1、注明PCB印制板加工標準的等級(一般企業分為二級標準)。
第一級消費:只要求電氣性能,外觀要求不嚴格。
二級工業類:要求高于一級。
對于軍工等高可靠性產品,應提出特殊加工要求。
2、指明所選的印制板、粘合預浸料和阻焊劑。
3、注明PCB制造翹曲要求:SMT PCB要求翹曲小于0.0075mm/mm。
4、PCB加工尺寸:銑形(0.2~0.25)mm,沖形(0.25~0.30)mm。
5、定位孔誤差:±0.10m。
6、V型槽槽或連接厚度為13厚度,誤差±0.15mm,角度30°/45°±5°
7、外圈距金屬化孔壁至少0.08~0.15mm。
8、確保內層連接良好。
9、圖案對位準確,小于0.25mm的線寬誤差為±(0.05~0.075)mm。
10、麥片要求流暢、流暢。
11、BGA過孔需要加工埋孔或阻焊層。
12、層表面光滑,線條邊緣應清晰,字符標記清晰,可讀,不得出現重影。
13、阻焊完成企業要求的部分,顏色均勻。
14、不能在焊盤上打印屏幕和字符。
15、板面應清潔,不得有影響pcb可焊性的碎屑或膠漬。

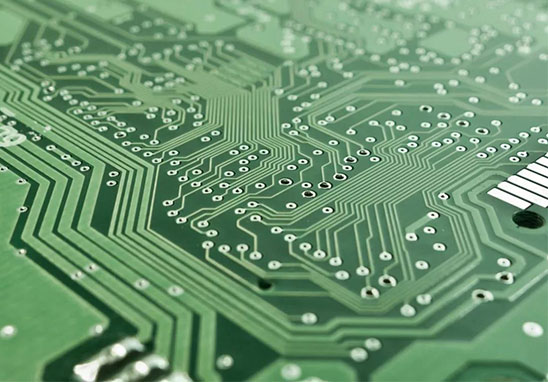

PCB制板廠家

深圳宏力捷PCB制板能力
層數:2-40
板厚:0.2-7.0mm
最大銅厚:7oz
成品尺寸:650*1100mm
最小線寬/間距:3/3mil
最大板厚孔徑比:12:1
最小機械鉆孔徑:6mil
孔到導體距離:3.5mil
阻抗公差(Ω):±5%(<50)       ±10%(≥50)
表面處理工藝:OSP、化學沉金、化學鎳鈀金、沉錫、沉銀、無鉛噴錫、鍍硬金、鍍軟金、金手指等
材料:FR-4、高TG、無鹵素、高頻(Rogers、Isola...)、CEM等

我們的優勢:
PCB做板服務始于1998年,擁有快速交貨能力和品質保障,可生產高層數板、高TG板、HDI板、FPC、剛撓板、金屬基板等。

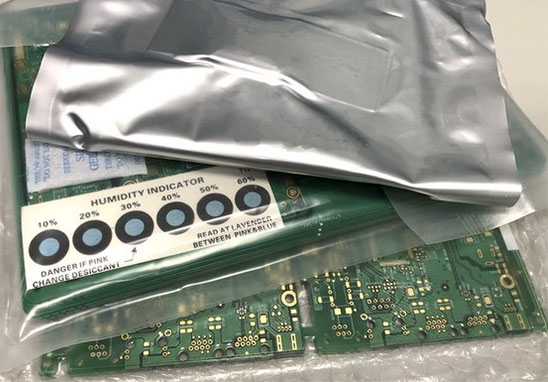

PCBA打樣

PCB快板、樣板的交期:
雙面快板24小時內完成,多層快板可在2-5天內完成;
單/雙面 (0.6-1.6mm FR4)交期:3-4天;
四層板 (0.6-1.6mm FR4)交期:5-6天;
六層板 (0.8-1.6mm FR4)交期:7-8天。
